מבוא של שסתום פרפר טורבינה:
שסתום פרפר טורבינה בעל מבנה פשוט, קטן, קל, רק מכמה חלקים. וזה רק צריך להסתובב 90 מעלות, פתיחה וסגירה מהירה, פעולה פשוטה, בעוד שלשסתום יש מאפייני בקרת נוזלים טובים. כאשר שסתום הפרפר מאוגן במצב פתוח לחלוטין, יש לו שני סוגי אטימה: אטם גמיש ואוטם מתכת.
יישום:
שסתום פרפר טורבינה מתאים למים מתוקים, ביוב, מי ים, אוויר, קיטור, מזון, תרופות, כל מיני שמן, חומצה, אלקלי וכו'.
תיאור:
תכונות מוצר:

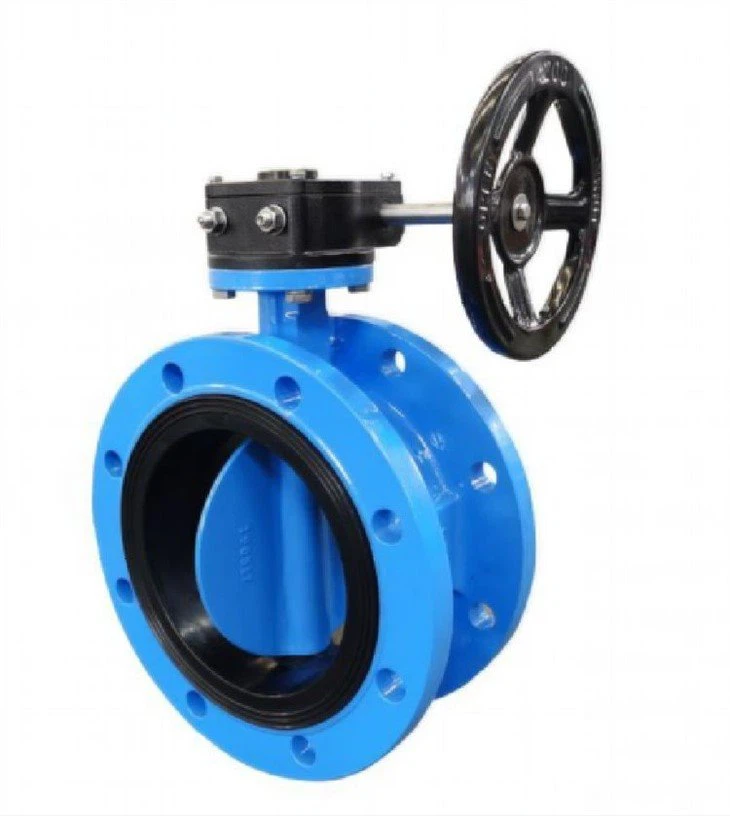

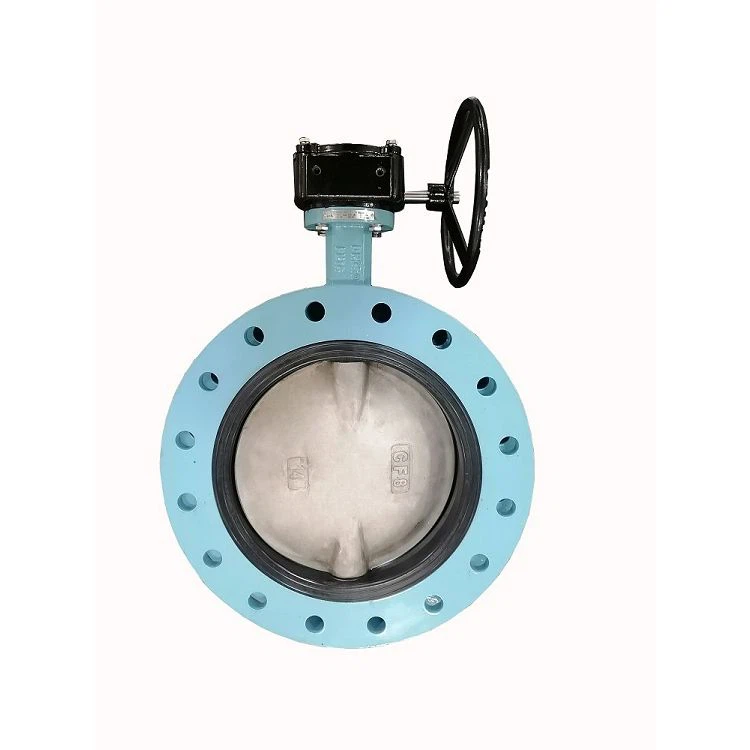

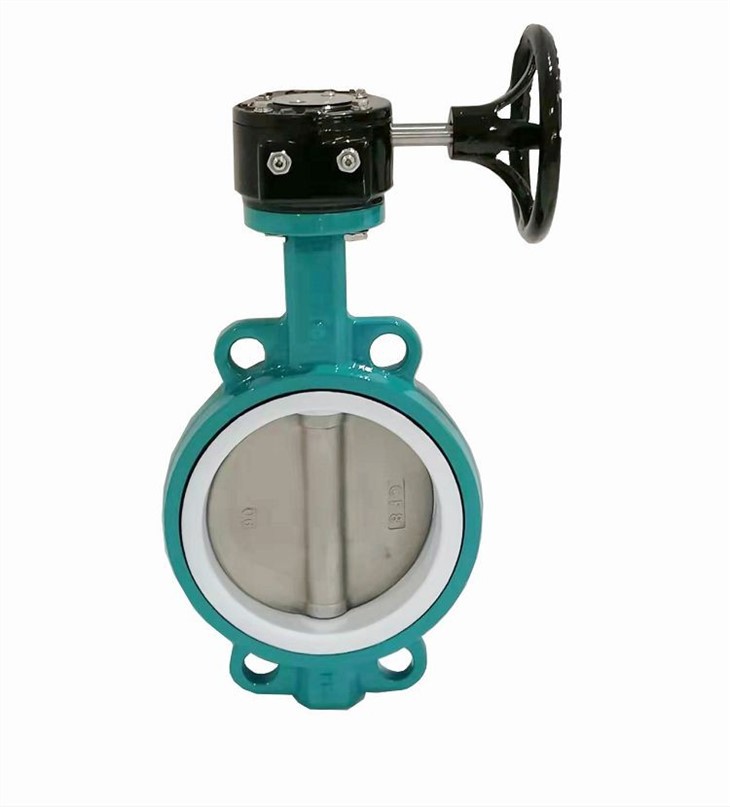

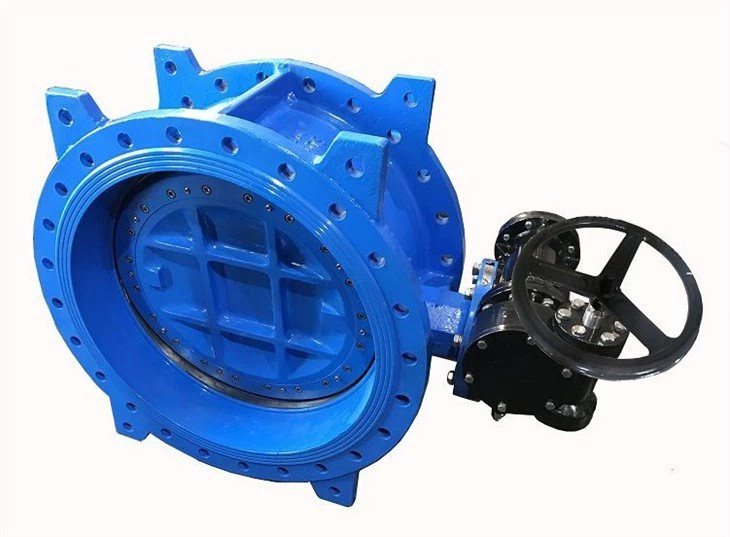

לשסתומי פרפר נפוצים יש שלושה סוגים: רקיק, אוגן וריתוך. שסתום פרפר רקיק מחובר בין שני אוגני צינור עם ברגים חתיכים; שסתום פרפר מאוגן הוא שסתום עם אוגנים, עם ברגים בשני הקצוות של אוגן השסתום המחובר לאוגן הצינור; שסתום הפרפר המרותך מרותך ישירות לצינור ללא צורך בברגים.
מִפרָט:
גודל שסתום: | 1"-120" |
דרגת לחץ: | 125LB-150LB(PN10-25) |
חומרים: | ברזל רקיע ASTM A536, פלדת פחמן A216 WCB, נירוסטה A351 CF8/CF8M, סגסוגת נחושת B148-95400/95800 |
תקני עיצוב וייצור: | API609,BS5155,EN593 |
תקנים פנים אל פנים: | API609,EN558-1,DIN3202K1,ISO5752 |
תקני מימדי אוגן: | ASME B16.1 125LB/150LB,BS4504 PN10/PN16,DIN2501 PN10/PN16,JSIB2220 10K |
תקני בדיקת לחץ: | API598,WN12266-1,DIN3230 Part3 |
תקן בדיקה: | חותם * 1.1 פעמים, מעטפת * 1.5 פעמים |
אישורי איכות/מוצר: | CE,ACS,WRAS,TS... |
אפשרויות מפעיל שסתום | ציוד תולעת והנעת תולעת |
סוגי חיבורי תהליכים | סוג אוגן, סוג רקיק |
מדיום ישים | מים מתוקים, ביוב, מי ים, אוויר, קיטור, מזון, תרופות, כל מיני שמן, חומצה, אלקלי וכו' |
