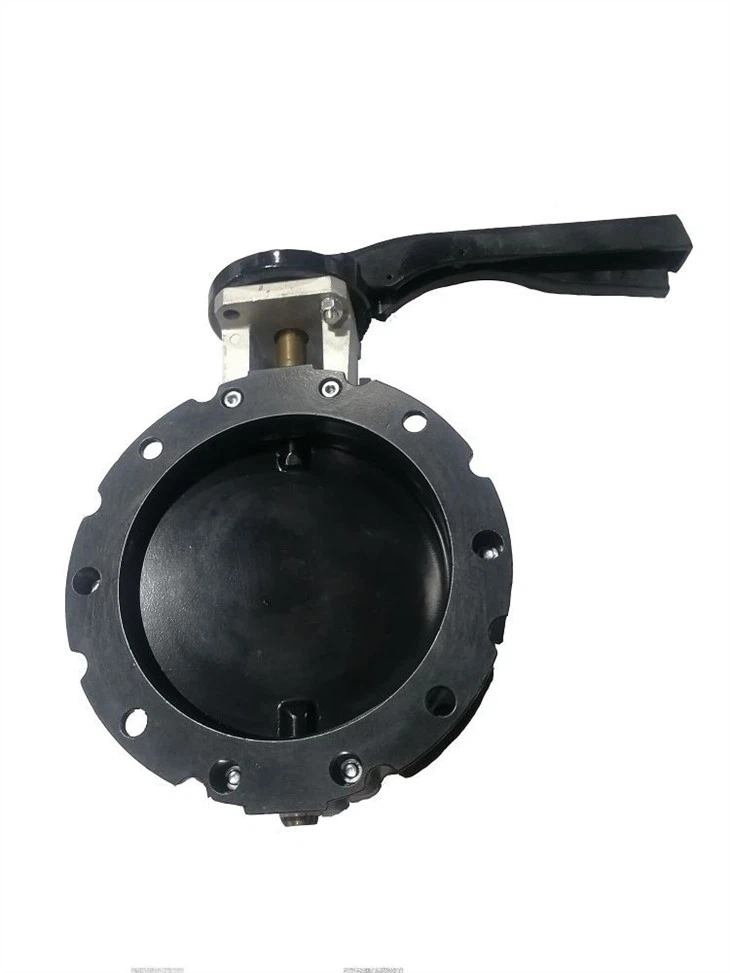

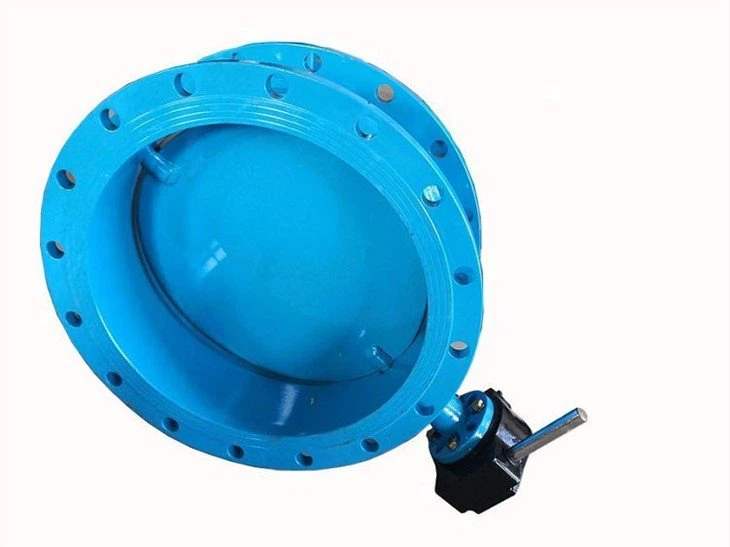

מבוא של שסתום פרפר מטוס:
שסתום פרפר מטוס מחולק לשני סגנונות: האחד הוא שסתום פרפר מאוגן אטום קשה, אוגן הצד הוא אוגן שטוח; השני הוא שסתום פרפר מאוורר מאוורר, והאוגן הצדדי הוא אוגן מטוס.
יישום:
שסתום פרפר עם אוגן שטוח נמצא בשימוש נרחב במטלורגיה, פטרוכימיה, כימיקלים, זיקוק נפט, חשמל, חומרי בניין, כרייה, אספקת מים וניקוז וצינורות תעשייתיים אחרים.
תיאור:
תכונות מוצר:
שסתום פרפר אוגן איטום קשיח שייך למבנה איטום מתכת אקסצנטרי; צורת האיטום היא איטום מתכת למתכת וניתן להחליף את טבעת האיטום המתכתית לאיטום מתכת, פלטת נירוסטה וטבעת איטום לוחות גרפיט לאיטום מתכת. סוג זה של שסתום בצנרת צריך להיות מותקן בדרך כלל אופקית. מבנה שסתום פרפר מאוורר מאוורר מתוכנן ומיוצר עם מבנה חדש של לוחית קו אמצעי וריתוך לוחות פלדה במבנה קצר, מבנה קומפקטי, קל משקל, קל להתקנה, התנגדות זרימה קטנה, כמות גדולה זורמת, הימנע מהשפעה של התרחבות בטמפרטורה גבוהה , קל לתפעול.
מִפרָט:
גודל שסתום: | 1"-120" |
דרגת לחץ: | PN2.5-PN40 |
חומרים: | פלדת פחמן A216 WCB, נירוסטה A351 CF8/CF8M |
תקני עיצוב וייצור: | GB/T12238-1989 JB/T8692-1998 |
תקנים פנים אל פנים: | GB/T12221-1989 |
תקני מימדי אוגן: | GB/T9115.1-2000 |
תקני בדיקת לחץ: | GB/T13927-1992;JB/T9092-1999 |
תקן בדיקה: | חותם * 1.1 פעמים, מעטפת * 1.5 פעמים |
אישורי איכות/מוצר: | CE,ACS,WRAS,TS... |

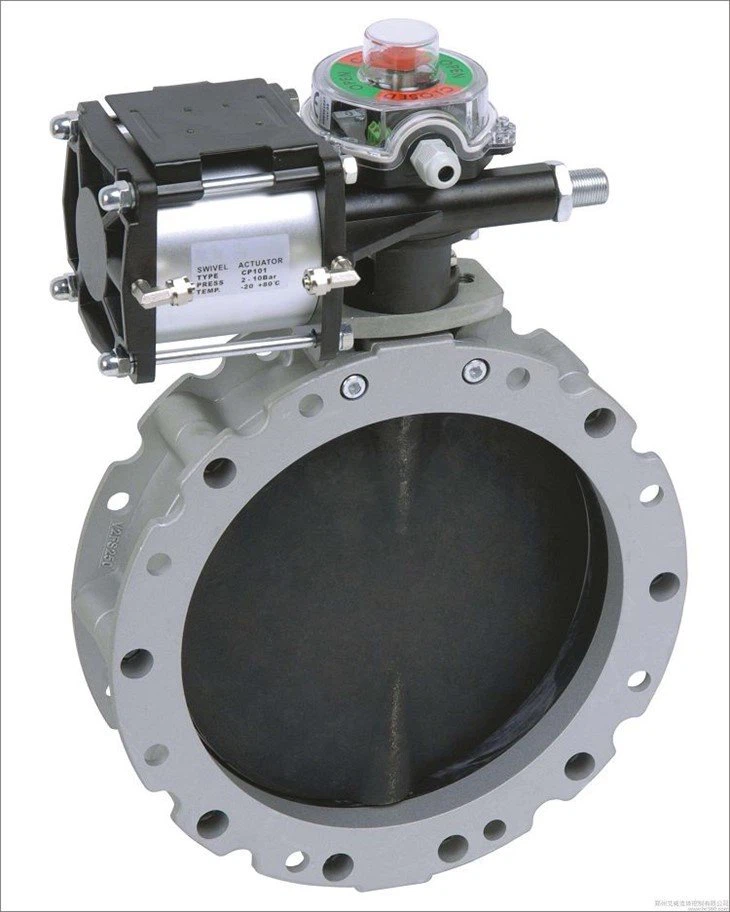

אפשרויות מפעיל שסתום | ידית, גלגל תולעת ותולעת, |
סוגי חיבורי תהליכים | סוג אוגן, סוג רקיק |
מדיום ישים | גז, גז אבק, גז פליטה וכו'. |
