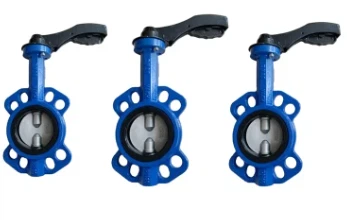

שסתום פרפר
מבוא:
לחץ תקין: PN1.6MPa
מדיום מתאים: מים, ביוב, אוויר, שמן, מלחים וכו'.
טמפרטורה: נמוכה מ-120 מעלות צלזיוס.
גודל: DN40-DN1200
קידוח אוגן גוף: DIN2501; ANSI Class 125
פנים אל פנים: DIN3202; ANSI B 16.10
פעולות: ידית ידית, ציוד תולעת
חומר עיקרי:
גוף: ברזל יצוק
דיסק: CS, ברזל אפור, GGG, SS304, SS416
גזע: CS, SS304, SS416
מושב: PTFE, EPDM, NBR.
שסתום הפרפר הוא אחד משסתום ה-OUTSHINE הבודדים שהם גם יעילים בבידוד וגם בוויסות זרימת המדיה. כמו רוב השסתומים עם רבע סיבוב, גם שסתום החמאה מהיר להיפתח. הדיסק מחובר לגזע. או דרך הראשון או שהגבעול נמצא בחלק האחורי של הדיסק. הגבעול מחובר לידית המונחת על גבי הגוף או בצדו.
פעולת השסתום יכולה להתבצע באופן ידני, אלקטרוני או פנאומטי. אם הוא נפתח אלקטרונית, אות ממקור מרוחק אומר לתיבת ההילוכים הממוקמת על גבי גוף השסתום לסובב את הגזע כך שגם הדיסק זז, אם מונעת בפנאומטית, בוכנה מחוברת לצד הגוף. זה יספק את לחץ האוויר הדרוש לפתיחת השסתום. סוג זה של הפעלה פועל הכי מהר לפי יצרנים רבים.
