שסתומי פרפר
שסתום פרפר הוא שסתום תנועה סיבובית רבע סיבוב, המשמש לעצירה, לווסת והתחלת זרימה.
שסתומי פרפר קלים ומהירים לפתיחה. סיבוב של 90 מעלות של הידית מספק סגירה או פתיחה מלאה של השסתום. שסתומי פרפר גדולים מצוידים בדרך כלל במה שנקרא תיבת הילוכים, שבה גלגל היד על ידי הילוכים מחובר לגזע. זה מפשט את פעולת השסתום, אבל על חשבון המהירות.
סוגי שסתומי פרפר
לשסתומי פרפר יש גוף עגול קצר, דיסק עגול, מושבים ממתכת למתכת או רכים, מיסבי פיר עליון ותחתון, ותיבה. המבנה של גוף שסתום פרפר משתנה. עיצוב נפוץ הוא סוג רקיק שמתאים בין שני אוגנים. סוג אחר, עיצוב רקיקי זיז, מוחזק במקום בין שני אוגנים על ידי ברגים המחברים את שני האוגנים ועוברים דרך חורים במארז החיצוני של השסתום. שסתומי פרפר זמינים אפילו עם קצוות ריתוך אוגן, הברגה וקת, אך הם לא מיושמים לעתים קרובות.
לשסתומי פרפר יש יתרונות רבים על פני שסתומי שער, גלובוס, תקע ושסתומי כדור, במיוחד עבור יישומי שסתומים גדולים. חיסכון במשקל, מקום ועלות הם היתרונות הברורים ביותר. עלויות התחזוקה בדרך כלל נמוכות מכיוון שיש מספר מינימלי של חלקים נעים ואין כיסים ללכוד נוזלים.
שסתומי פרפר מתאימים במיוחד לטיפול בזרימות גדולות של נוזלים או גזים בלחצים נמוכים יחסית ולטיפול בתרחים או נוזלים עם כמויות גדולות של מוצקים מרחפים.
שסתום פרפר בניית מושב
עצירת הזרימה מתבצעת על ידי אטימת דיסק השסתום כנגד מושב שנמצא בקוטר הפנימי של גוף השסתום. לשסתומי פרפר רבים יש מושב אלסטומרי שנגדו הדיסק אוטמת. לשסתומי פרפר אחרים יש סידור טבעת איטום המשתמש בטבעת מהדק וטבעת גיבוי על טבעת גומי משוננת. עיצוב זה מונע שחול של טבעות ה-O.
בתכנונים מוקדמים נעשה שימוש בדיסק מתכת לאיטום כנגד מושב מתכת. סידור זה לא סיפק סגירה אטומה, אך סיפק סגירה מספקת בחלק מהיישומים (כלומר, קווי חלוקת מים).
בניית גוף שסתום פרפר

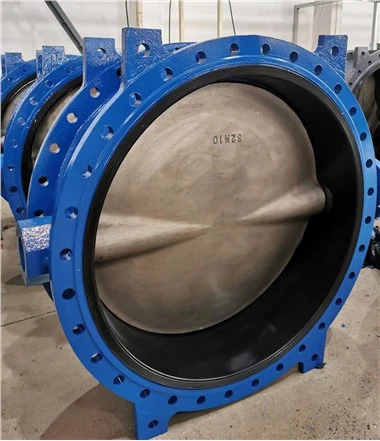

מבנה גוף שסתום הפרפר משתנה. החסכוני ביותר הוא סוג הוופל שמתאים בין שני אוגני צינור. סוג אחר, עיצוב רקיקי זיז, מוחזק במקום בין שני אוגני צינור על ידי ברגים המחברים את שני האוגנים ועוברים דרך חורים במארז החיצוני של השסתום. שסתומי פרפר זמינים עם קצוות אוגנים קונבנציונליים להברגה לאוגני צינור, ובקונסטרוקציית קצה הברגה.
