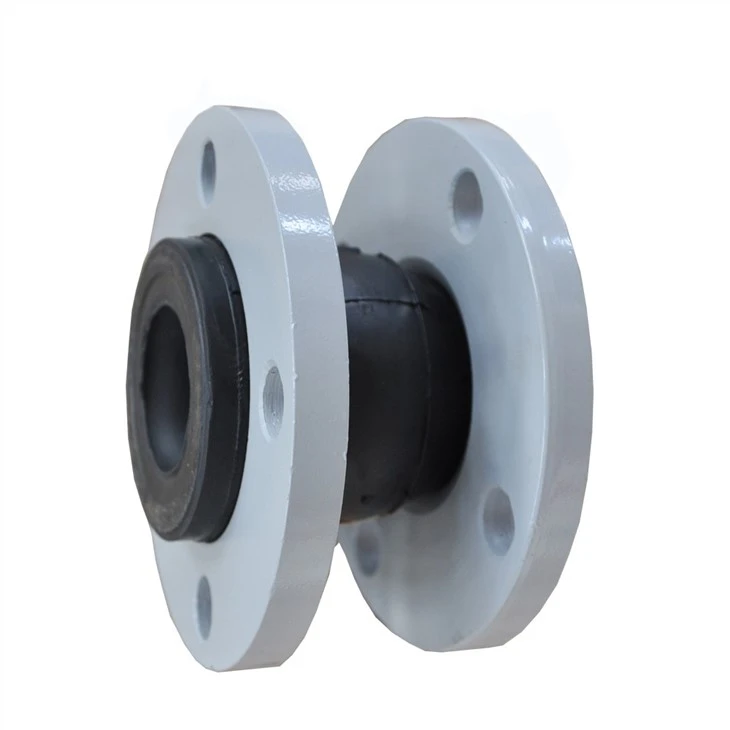

הקדמה של מפרק הרחבה של צינור אוגן:
מפרק הרחבה של צינור אוגן נקרא גם מפרק התפשטות, מפצה. מכשיר ההרחבה מחולק למכשיר הרחבה מפלדה, התקן הרחבה מגומי והתקן הרחבה מנירוסטה לפי החומר.
יישום:
מתאים להולכת מי ים, מים מתוקים, מים חמים וקרים, מי שתייה, ביוב ביתי, נפט גולמי, מזוט, שמן סיכה, נפט מזוקק, אוויר, גז, קיטור ואבקה גרגירית בטמפרטורה לא גבוהה מ-250 מעלות.
תיאור:
תכונות מוצר.
מרחיב צינור אוגן משמש בעיקר כדי לפצות על עיוות ההתפשטות, הנגרם על ידי שינויי טמפרטורה בצנרת, אך גם לפיצוי אורך הצינור עקב התאמת התקנה וצרכים אחרים, הוא מחולק בעיקר למפרק התפשטות מרפק, מפרק התפשטות מפוח ומפרק הרחבה של מעטפת, שלוש צורות מבניות. מפרק התפשטות צינורי, מפרק התפשטות בו צינור מכופף לצורת U או צורה אחרת (איור 1[מפרק התפשטות צינורי]) ומפוצה על ידי יכולת העיוות האלסטית של הצורה. היתרונות שלו הם חוזק טוב, חיי שירות ארוכים, תמיכה בייצור באתר. החיסרון שלו הוא כיבוש שטח גדול, צורך יותר פלדה והתנגדות חיכוך חזקה. מפרק התפשטות זה נמצא בשימוש נרחב במגוון צינורות קיטור וצינורות ארוכים.
מִפרָט:
גודל שסתום: | 2"-32" |
דרגת לחץ: | 125LB-150LB (PN6-PN25) |
חומרים: | WCB, CF8, CF8M, CF3, CF3M |
תקני עיצוב וייצור: | DIN3357, API608 |
תקנים פנים אל פנים: | EN558-1 |
תקני מימדי אוגן: | EN1092-1, ASME B16.5, ASME B16.47, GOST12815 |
תקני בדיקת לחץ: | ISO5208 |
תקן בדיקה | חותם * 1.1 פעמים, מעטפת * 1.5 פעמים |
אישורי איכות/מוצר: | CE, ACS, WRAS, TS... |
אפשרויות מפעיל שסתום | |
סוגי חיבורי תהליכים | סוג אוגן, סוג ריתוך |
מדיום ישים | מי ים, מים מתוקים, מים חמים וקרים, מי שתייה, ביוב ביתי, נפט גולמי, מזוט, שמן סיכה, שמן מזוקק וכו'. |
