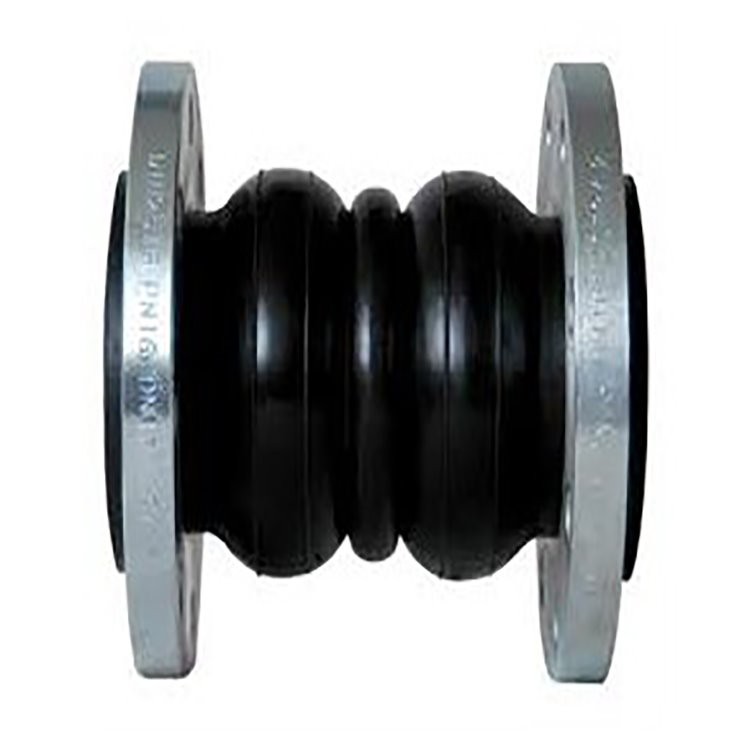

מפרק הרחבת כדור כפול

מבוא:

המראה והצורה של מפרק התפשטות הכדור הכפול שונה למעשה מזה של מפרק הגומי בעל הכדור הבודד. אורך ההתקנה שלו ארוך מזה של חיבורי גומי חד-כדוריים, מה שפותר את בעיית חיבורי הגומי הקצרים, ורק צריך להתקין חיבורי גומי ארוכים יותר. למפרקי גומי כדוריים כפולים יש מגבלות תזוזה כדי למנוע התחממות יתר במהלך ההתקנה. כאשר מפרק הגומי הכפול מותקן על הקרקע, באוויר ובמאונך, לחץ העקירה הצירית בפועל של מפרק הגומי צריך להיות פחות מהכוח התומך של הצינור, אחרת יש להתקין התקן חסין משיכה כדי למנוע ממנו להידחס ולהישבר במהלך הפעולה.

יישום:

Double Sphere Expansion Joint מתאים להרמה והובלה של מים גולמיים וביוב, הזנת מים וקירור מים מחזוריים של תחנות כוח תרמיות, הובלת צנרת של חומרים כימיים בתעשייה המתכתית, מים מעובים, תעשייה כימית ומערכת קירור בתעשייה הפטרוכימית.

תיאור:

מפרק התפשטות כדור כפול מורכב בעיקר מכדור גומי ועם אוגן עבודה משני קצותיו. הגומי הוא רך, יכול להפחית רעידות ורעש, ויכול לפצות על התרחבות והתכווצות תרמית הנגרמים משינויי טמפרטורה, ולכן הוא נידון למיקום החשוב במערכת הצינורות. מכיוון שאורך מפרק הגומי הכדור הכפול ארוך, וחלק ההתנגדות ללחץ הוא בעיקר באמצע החלק הקמור, כך שהמפרק לא יכול לשאת את הלחץ של מפרק הגומי הכדור היחיד. הקוטר הקטן של מפרק הגומי הכדור הכפול הוא בדרך כלל גבוה מאוד עד ל-1.6מפ"א, והקוטר הגדול של מפרק הגומי הכדורי הכפול גבוה מאוד עד ל-1.0מפ"א.

מִפרָט:
