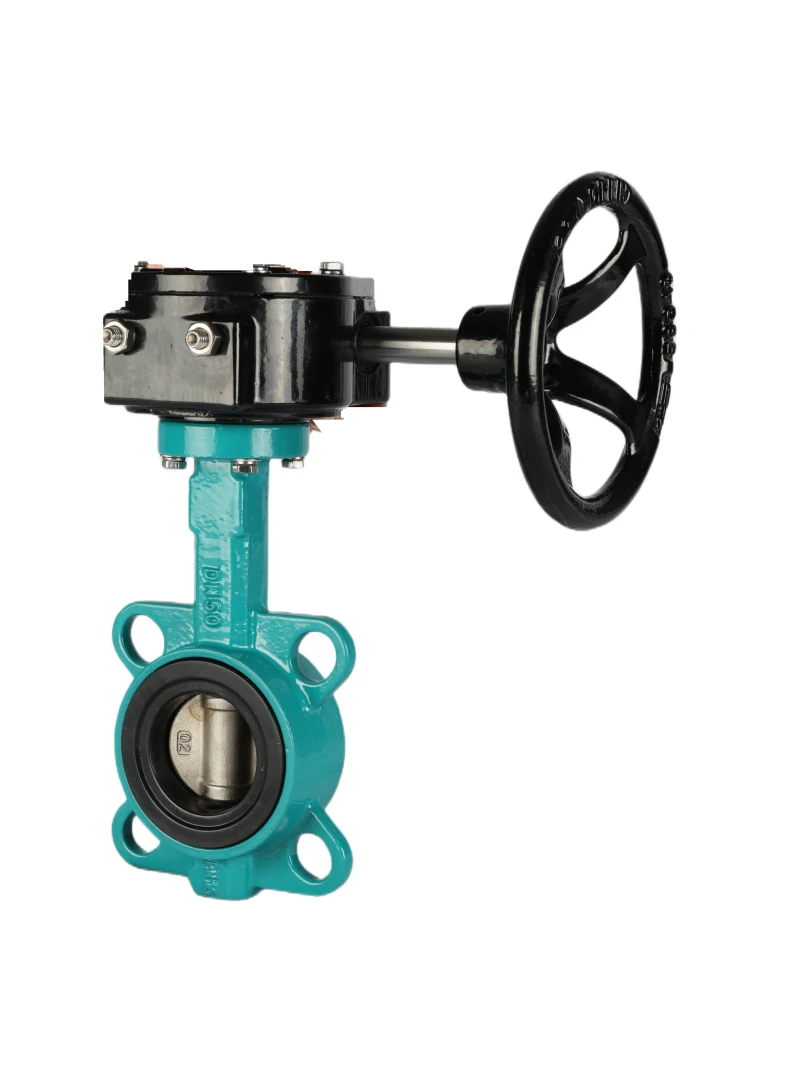

שסתום פרפר מושב PTFE המופעל עם ציוד תולעת הוא סוג של שסתום תעשייתי המשמש לשליטה בזרימת נוזלים או גזים. השסתום מורכב מגוף מסוג רקיק עם מושב PTFE (polytetrafluoroethylene) ודיסק המסתובב סביב ציר מאונך לזרימת הנוזל או הגז. הדיסק נשלט על ידי גיר תולעת, שהוא סוג של מכשיר מכני המעביר מומנט ותנועה באמצעות סיבוב של תולעת (גלגל שיניים דמוי בורג) וגלגל שיניים (גלגל עם שיניים).
מושב ה-PTFE של השסתום מספק עמידות כימית מעולה, מה שהופך אותו למתאים לשימוש בסביבות קשות שבהן קיימים נוזלים או גזים מאכלים. עיצוב הגוף מסוג רקיק מאפשר התקנה קלה בין שני אוגנים, ודיסק הפרפר מספק ירידה בלחץ נמוך על פני השסתום כאשר הוא פתוח לחלוטין.
מנגנון התולעת המופעל של השסתום מספק שליטה מדויקת על מיקומו של דיסק הפרפר, המאפשר ויסות זרימה מדויק. ניתן להפעיל את השסתום באופן ידני באמצעות גלגל יד או אוטומטי באמצעות מפעיל חשמלי או פנאומטי.
יישומים עבור שסתומי פרפר המופעלים על ציוד תולעים מסוג PTFE כוללים עיבוד כימי, טיפול במים, עיבוד מזון ומשקאות, וייצור תרופות.
תיאור מוצר
1- גוף: ברזל רקיע GGG40/50 או ברזל יצוק GG25
2- ציר: SS420/SS431/SS416
3- דיסק: ברזל רקיע, ברזל יצוק. SS304 (CF8) נירוסטה
4- מושב: EPDM או PTFE
5- סיכה: נירוסטה
6- ציפוי שרף אפוקסי פנימי וחיצוני, עובי מעל 250 מיקרון
7- חיבור: סוג רקיק, סוג זיז, סוג אוגן
8- לחץ עבודה: PN10/16; טווח מידות: 2" עד 72"
9- תקן עיצוב: DIN, EN558-1, API609; אוגן עליון: ISO 5211;
10- הפעלה: גלגל יד או ציוד תולעת
